挡烟垂壁T型轨道铝合金挂件

廊坊志建

挡烟垂壁T型轨道铝合金挂件建筑防烟分区安装配件防火布/玻璃固定件

挡烟垂壁T型轨道及铝合金挂件 —— 建筑防烟分区安装配套组件

一、产品构成与功能概述
挡烟垂壁是建筑防火系统中用于划分防烟分区的设施之一，其配件T型轨道和上下铝合金挂件用于挡烟垂壁的安装与固定。

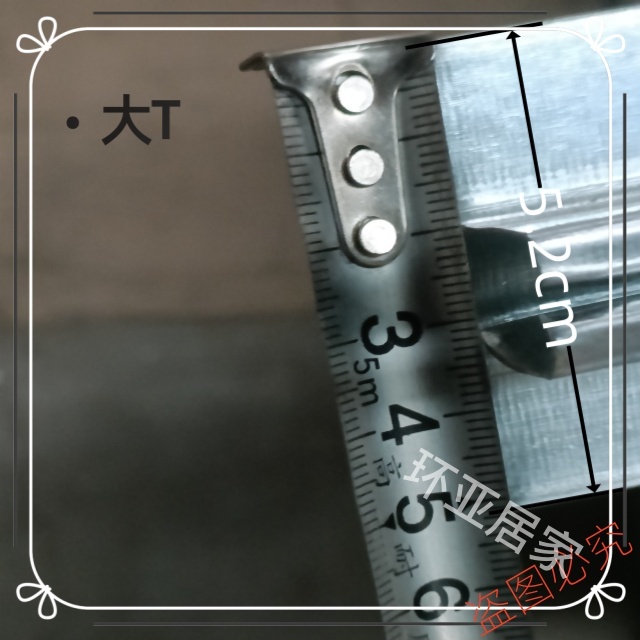

二、T型轨道：挡烟垂壁的安装框架部件
安装与固定：T型轨道作为挡烟垂壁的安装框架，用于承载防火布或防火玻璃，通过卡槽结构将垂壁安装于建筑顶棚、梁或吊顶下。

烟气分隔辅助：T型轨道的垂直结构配合挡烟垂壁主体材料使用，用于辅助阻隔烟气横向扩散。

安装适配：轨道采用通用化结构设计，适配常见安装流程。

安装时可通过激光水准仪定位，确保水平度与垂直度满足设计要求，上、下线偏差宜控制在允许范围内。轨道预留椭圆螺孔，便于安装过程中调节吊杆位置。

三、上下铝合金挂件：连接与承重部件
承重功能：铝合金挂件用于承受挡烟垂壁自重及附加荷载。材质选用铝合金型材，表面经防锈处理，涂层均匀无剥落。

安装要求：挂件通过卡槽与轨道连接，施工时应按设计图纸定位，使丝杆与铝合金构件安装线对齐。钻孔位置应避开混凝土构件边缘，孔内灰渣需清理干净。

适配性：挂件设计适配T型或U型轨道的卡槽结构，方便后期维护或更换防火布/防火玻璃。

四、材料特性
轨道与挂件多采用铝合金型材制造，具有以下材料特点：

密度较低：铝合金材料密度较低，便于运输与安装操作。

表面处理：金属部件表面做防锈处理，涂层均匀。

尺寸适配：单节挡烟垂壁宽度通常不超过2000mm（刚性材料），轨道安装需满足挡烟高度不小于500mm的消防要求
